TIOS® Control

Systém TITGEMEYER ProcessControlSystem dovoluje nejdříve přesnou kontrolu a dokumentaci
procesů osazování pomocí nýtovacího nářadí. Modulární systém je použitelný pro ručně ovládané,
pneumaticko - hydraulické nýtovací nářadí a hydraulické komponenty zařízení série nářadí TITGEMEYER.

TC 20

Nýtovací nářadí s kontrolou procesu nýtování (TC) pro usazování
jednostranných trhacích nýtů od 2,4 do 5 mm.

Rozsah použití:

  • Jednostranné trhací nýty standardní i speciální.
    Všechny druhy materiálů, Ø 2,4 – 5,0 mm
  • Jednostranné trhací nýty pevnostní a strukturované Ø 5,0 mm
  • Hmotnost: 2.4 kg · Pracovní tlak: max. 7 bar
  • Dosahovaná síla: 12,5 kN při 6 bar · Pracovní zdvih: 15,8 mm
  • Rozměry: 362 × 274 mm

TC 60

Nýtovací nářadí s kontrolou procesu nýtování (TC) pro usazování
jednostranných trhacích nýtů od 4 do 8 mm.

Rozsah použití:

  • Jednostranné trhací nýty standardní i speciální. Všechny druhy materiálů, Ø 4,0–6,4 mm, Hliník Ø 8,0 mm
  • Jednostranné trhací nýty pevnostní a strukturované. Všechny druhy materiálů, Ø 5,0 mm–6,4 mm
  • Hmotnost: 3,4 kg · Pracovní tlak: max. 7 bar
  • Dosahovaná síla: 18,2 kN při 6 bar · Pracovní zdvih: 26 mm
  • Rozměry: 360 × 340 mm

TC 75

Nářadí s kontrolou procesu pro usazování 2dílných a strukturovaných nýtů.

Rozsah použití:

  • Dvoudílné vysokopevnostní spojovací prvky Lockbolty: Ø 5,0–6,4 mm
  • Jednostranné trhací nýty pevnostní a strukturované: Ø 5,0–6,4 mm
  • Hmotnost: 2,2 kg · Pracovní tlak: max. 7 bar
  • Tažná síla: 22 kN při 6 bar · Pracovní zdvih: 16 mm
  • Rozměry: 306 × 330 mm

TC 50-13

Nýtovací nářadí s kontrolou procesu nýtování (TC) pro usazování závitových
nýtů M3 až M12. Umožňuje sledování a vyhodnocení procesu nýtování.

Rozsah použití:

  • Maticové nýty: M3–M12
  • Hmotnost: 2,5 kg· Pracovní tlak: max. 7 bar
  • Tažná síla: 23,5 kN při 6 bar · Pracovní zdvih: 1,5–9 mm
  • Rozměry: 291 × 333 mm

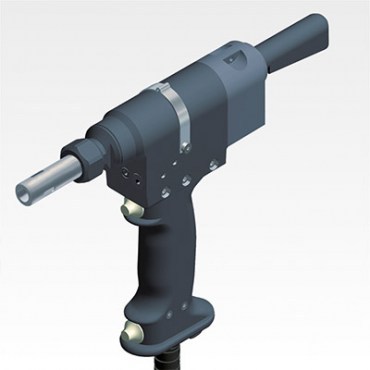

TIOS H35

Hydraulické nářadí s kontrolou nýtovacího procesu (TC).
Elektronicky řízený pohyb hydraulického pístu.

Rozsah použití:

  • Lockbolty Ø 5,0 a 6,5 mm
  • Jednostranné trhací nýty pevnostní Ø 6,4 mm
  • Hmotnost: 2,5 kg
  • Pracovní tlak: max. 35 MPa
  • Tažná síla: 26,5 kN/35 MPa / 34,4 kN/45 MPa
  • Pracovní zdvih: 30 mm
  • Rozměry: 268 × 225 mm

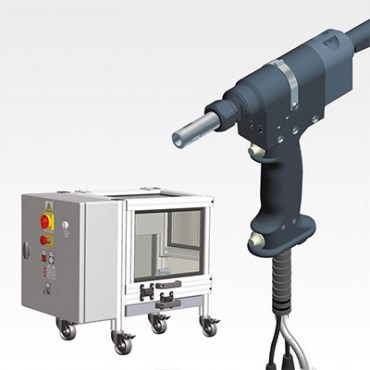

TIOS SET

Komplet pro usazování lockboltů a jednostranných pevnostních trhacích nýtů,
který tvoří hydraulické nářadí TIOS H35 a hydraulický agregát TIOS H350.

Rozsah použití:

  • Lockbolty Ø 5,0 a 6,5 mm
  • Jednostranné trhací nýty pevnostní Ø 6,4 mm
  • Pracovní tlak: max. 35 MPa
  • Tažná síla: 26,5 kN/35 MPa / 34,4 kN/45 MPa
  • Pracovní zdvih: 30 mm
